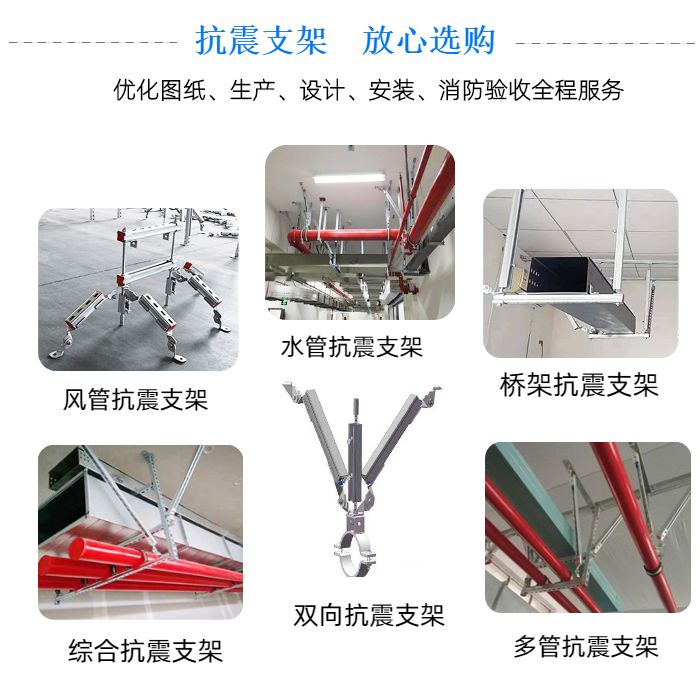

电缆桥架抗震支架

电缆桥架抗震支架范围

1、开关柜、配电及控制柜（屏）直流屏等电气设备采取防柜（屏）内电气松动、滑动、倾倒、

震脱等抗震措施。

2、柜（屏）间连接的硬母线、接地线等在通过建筑物防震缝、沉降缝处，加设软连接。

3、15kg及以上的电缆桥架和多管共桥架系统，内径太于等于60mm的电气配管。

三、电缆桥架抗震支架设置要求

1、刚性电缆桥架抗震支撑＊＊设计间距12米纵向抗震支撑＊＊设计间距24米；柔性桥架上

述参数减半。

2、桥架两端设置侧向抗震支撑，抗震支撑间距超过＊＊设计间距时，应在中间堆没抗震支撑。

3、水平管线在转弯处0.6m范围内须设置侧向抗震或撑。

4、门型抗震斜撑必须至少由一个侧向支撑或两个纵向支撑组成。

5、实际间距需经计算进行调整。

6、节点分布需考虑管径转变和旁通等因素。

7、荷载及长细比将影响节点分布
