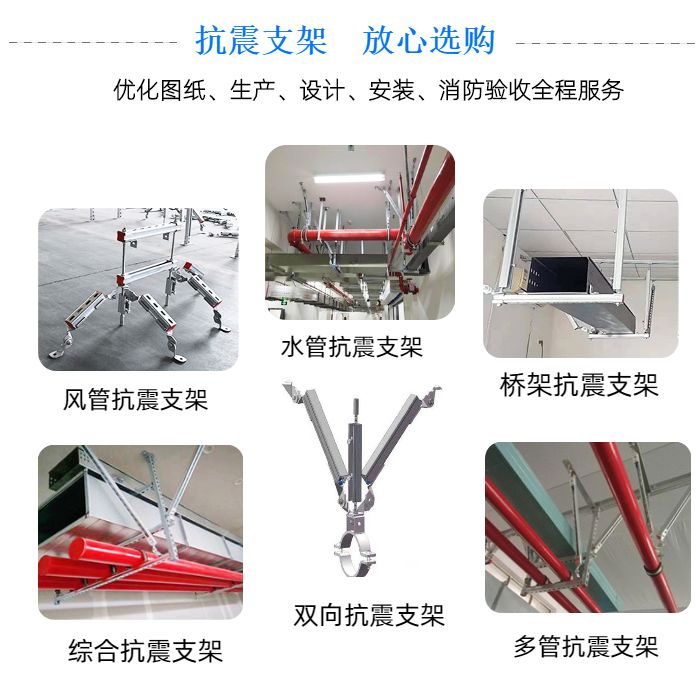

暖通抗震支架

  暖通抗震支架安装操作要点:

  （1）管道和电线套管允许纵向偏移，但不得超过暖通抗震支架最大侧向支撑间距的1/6；风管允许偏差，但不得超过 风管风度的2倍。

  （2）水平管道在90°转弯时，需设抗震支吊架；其他角度转弯长度大于抗震设计间距的1/16时，需设侧向及纵向抗震支吊架。

  （3）计算水平地震力荷载时，只需满负荷重量而不需要考虑其他因素。

  （4）抗震吊架不限制管线热胀冷缩产生的应力，当把热胀冷缩因素考虑在内时，纵向吊架应在构件选型上考虑所选型号应能抵抗管线热胀冷缩应力。

  （5）保温管线的抗震吊架管码需按保温后的尺寸考虑，门型吊架用于保温风管、水管亦按此考虑。

  （6）用于刚性的管道抗震支撑不能安装于建筑的不同结构部位或功能部位，否则会因地震作用而产生不同的位移。

  （7）单管抗震支撑双向侧向或纵向或具有侧/纵向作用的拐点抗震支撑，应直接与管线或电线套管连接。应注意支管或小一级管线的支撑不能作为主管的抗震支撑，即不能作为另一方向（主管）的支撑。

  （8）管线穿越建筑沉降缝时，应考虑沉降位移设计。

  （9）侧/纵向斜撑安装的最佳垂直角度为45°，可根据现场实际情况适当调整。

  （10）对水、电、风系统的单管或多管共用门型吊架，无论侧向/纵向斜撑，斜撑偏离中心线2.5°时不会影响其承载力。
